□產品介紹
   UQK-01、UQK-02、UQK-03型浮球液位控制器適用于對各種容器內液體的液體控制，當液位到達上、下切換值時，控制器觸點發出通斷開關式信號。產品系列分防爆或非防爆兩大類，防爆型能用于易燃和易 爆介質為1.2級及A、B、C組承壓容器的液位控制?？刂破鞑贿m用于對黃銅、不銹鋼等材料有較強腐蝕作用以及含有導磁雜質的介質。

□主要技術指標

外形	型號名稱	防爆 等級	介質壓力 (MPa)	介質溫度 (℃)	切換差 (mm)	整定 方式	安裝形式	電源及觸點容量和壽命
	UQK-01型浮球液位控制器		1.0	150	≤14	不可調	水平	交流：220V、1.5A、110V、2.5A   直流：24V、2.5A、240V、0.5A   壽命：5×102
	UQK-01-dIIBT4型浮球液位控制器制器	dIIBT4	4.0
	UQK-02型浮球液位控制器		1.0	150	25~550	有級 可調	水平
	UQK-02-dIIBT4型浮球液位控制器	dIIBT4	4.0
	UQK-03型浮球液位控制器		1.0	150	8~1000	無級 可調	垂直
	UQK-03-dIIBT4型浮球液位控制器	dIIBT4	4.0

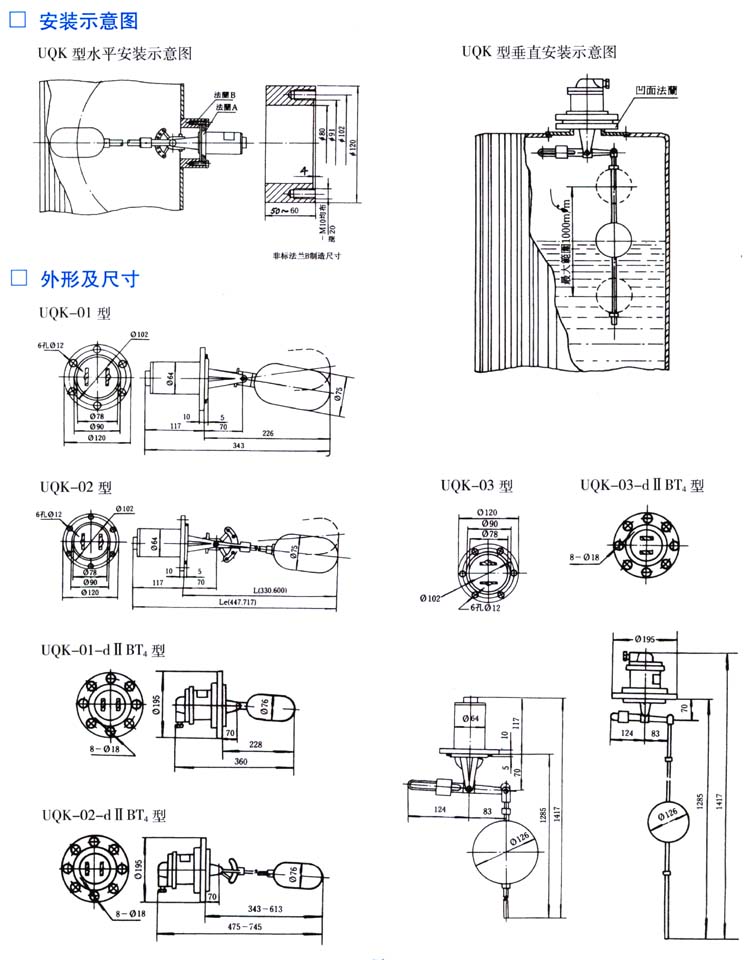

□連接法蘭標準

●UQK-01、02、03型為非標準法蘭
●UQK-01、02、03型-dIIBT4型為HG5012-58、DN80、PN4.0

□結構原理
    UQK型浮球液位控制器由互為隔離的浮球組和觸頭組二大部分組成。
    當被測液位升高或降低時，浮球1隨之升降，使其端部的磁鋼2上、下擺動，通過磁力作用，推斥安裝在外殼3內相同磁極的磁鋼4上、下擺動，其另一端的動觸點5便在靜觸頭1-1及2-2間連通或斷開。
