技術參數

標準S1型

標準M1型

標準L1型

高溫S1H型

高溫M1H型

適用管徑

DN15～DN100

DN50～DN700

DN300～DN6000

DN15～DN100

DN50～DN700

材質

ABS

特殊高溫材料

工作頻率

1MHz

安裝方法

V (N、W）法

V、Z法

Z法

V (N、W)法

V、Z法

標　　定

整機配對標定

磁　　性

有

無

適用溫度

0℃～70℃

0℃～160℃

防護等級

IP68（可浸水工作，水深≤3米）

外形尺寸

45×30×30

60×45×45

80×70×55

90×85×24

90×82×29

質量(克/對)

75

250

650

94

150

介質種類

水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。

介質濁度

≤20000ppm且氣泡含量小

適用管材

碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。

管道襯材

環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。

信號電纜

SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗
干擾性，并注意：電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

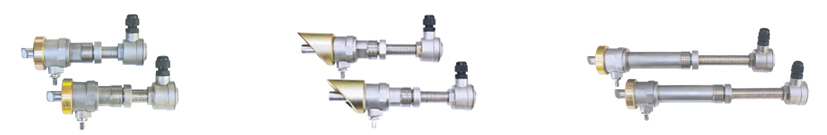

技術參數

標準插入B型（直插式）

插入C型（斜插式，極不常用）

加長插入B型（水泥管用）

適用管徑

DN80mm以上

材　　質

球閥與探桿：不銹鋼316L；球閥底座：普通碳鋼(不銹鋼選配)

工作頻率

1MHz

適用管材

碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里

備注：1、碳鋼、不銹鋼可直接焊接(不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意)。

2、其它管采用管箍方可安裝(管箍材質：碳鋼,訂貨時請?zhí)峁?zhǔn)確的管道外徑或周長)。

安裝方式

Z法

適用溫度

－40℃～160℃

開孔尺寸

Ф19mm(安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝)

壓力等級

1.6MPa(安裝時壓力＜0.8MPa）

防護等級

IP68（可浸水工作，水深≤3米）

安裝空間

井壁到管壁≥550mm

井壁到管壁≥360mm

井壁到管壁≥700mm

長度

186mm

228mm

330mm

介質種類

水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。

介質濁度

≤20000ppm且氣泡含量小

信號電纜

SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，
并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

技術參數

衛生型管段式

π型管段式

標準管段式

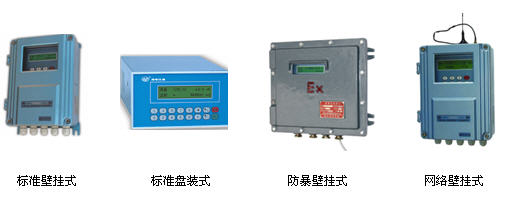

適用主機

一體式、分體式、經濟型、流量模塊

一體式、分體式、經濟型、流量模塊、水表

適用管徑

DN25-DN80

DN15-DN40

DN50-DN1000

材質

不銹鋼

碳鋼（不銹鋼選購）

工作頻率

1MHz

連接方式

活接連接

法蘭連接

適用溫度

－40℃～160℃

標定

整機在線標定

防護等級

IP68(可潛水工作，水深≤3米)

外形尺寸

見下表

公稱壓力

見下表

介質種類

水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。

介質濁度

≤20000ppm且氣泡含量小

管道襯材

無

信號電纜

SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，
并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

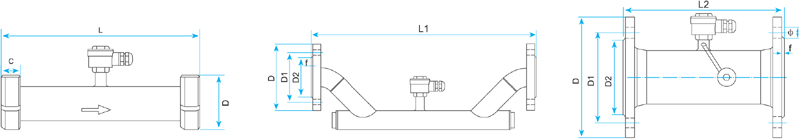

公稱通徑

DN(mm)

額定壓力

(MPa)

活接式外形尺寸

材 質

L

H

D

C

25

4.0

300

282

51

19

不銹鋼

40

300

300

74

23

50

300

310

84

24

65

350

330

100

28

80

400

345

114

30

公稱通徑

DN(mm)

額定壓力

(MPa)

π形管段

標準管段

法蘭尺寸

L1

L2

D

D1

D2

f

Ｎ-Φ

法蘭厚度

15

2.5

320

95

65

46

2

14×4

14

20

360

105

75

56

2

14×4

16

25

390

115

85

65

3

14×4

16

32

450

140

100

76

3

18×4

18

40

500

150

110

84

3

18×4

18

50

1.6

200

165

125

99

3

18×4

20

65

200

185

145

118

3

18×4

20

80

225

200

160

132

3

18×8

20

100

250

220

180

156

3

18×8

22

125

250

250

210

184

3

18×8

22

150

300

285

240

211

3

22×8

24

200

350

340

295

266

3

22×12

24

250

450

405

355

319

3

26×12

26

300

500

460

410

370

4

26×12

28

350

550

520

470

429

4

26×12

30

400

600

580

525

480

4

26×16

32

450

700

640

585

548

4

30×20

34

500

1.0

800

670

620

585

4

25×20

32

600

1000

780

725

685

5

30×20

36

700

0.6

1100

860

810

775

5

24×25

32

800

1200

975

920

880

5

24×30

32

900

1300

1075

1020

980

5

24×30

34

1000

1400

1175

1120

1080

5

28×30

36
