一、產品概述
LK2000大長圖彩屏無紙記錄儀，可輸入標準 電流、標準電壓、毫伏、熱電偶、熱電阻等信號。 具有傳感器隔離配電、繼電器輸出、流量積算、溫 壓補償、以及遠程通訊功能。



二、功能特點
中長圖彩屏無紙記錄儀
◆ 10.4 寸真彩液晶圖形顯示屏，CCFL 背光、高亮度，寬視角；
◆采用 32 位 ARM 微處理器，全中文界面，優化的軟件處理技術，畫面響應時間小于 0.2 秒；
◆電子硬盤存儲歷史數據，掉電永不丟失數據；

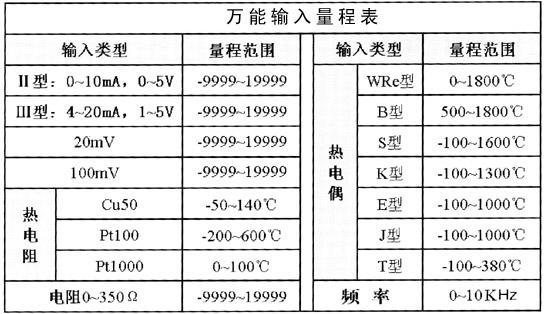

◆全隔離萬能輸入，可輸入多種信號，無需更換硬件，通過軟件組態即可；
◆工程量顯示數值范圍寬，可顯示 5 位數值：-9999~19999；
◆中文菜單組態、顯示工程位號，工程單位，圖形操作界面；
◆有多種算法，可對水、油、液體、一般氣體、蒸汽、天然氣等流量進行累積、溫壓補償；
◆報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；
◆標準串行通訊接口： RS-485 和 RS-232C；Modbus 通訊協議,除支持本公司的 PG2000 實時監控軟件外，還 支持 iFIX、組態王、DYGS 等流行專業組態軟件；
◆具有 10M Ethernet 標準 RJ45 接口；
◆使用 CF 卡轉存和備份歷史記錄；
◆新型開關電源，85VAC～265VAC 范圍內正常工作；
◆提供變送器 +24VDC 隔離配電；
◆金屬外殼，允許在惡劣的環境下使用。

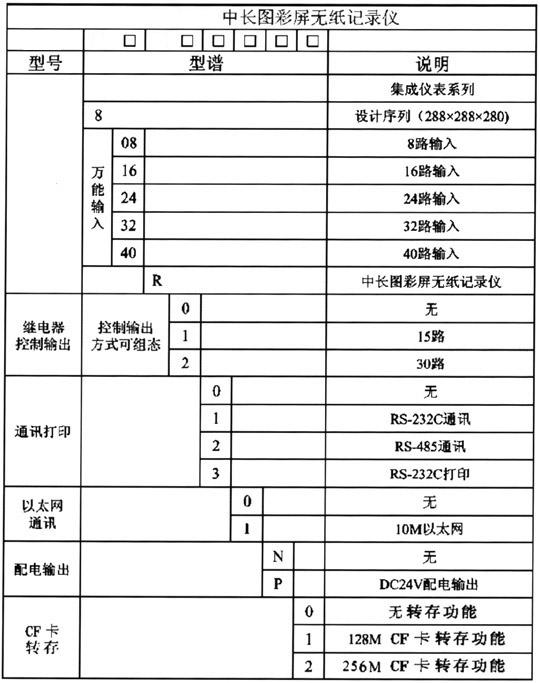

四、 選型表 ：

配電:24 路配電,12 組 24VDC 輸出，輸出電流 50mA/ 組
  30 路可組態繼電器觸點輸出，觸點容量為 3A、250VAC （阻性負載） 默認為常開觸點。
◆通訊、打印
通訊接口：RS-232C、RS-485 和 Ethernet RJ45
波特率：1200、2400、9600、57600（RS-232C、RS-485） 10M（Ethernet ）
打印接口：RS-232C 直接連接串行微型打印機
◆記錄時間
記錄間隔：1 、2 、5 、10 、15 、30 、60 、120 、240 秒可選。 記錄長度：72 小時／筆（記錄間隔 1 秒）～720 天／筆（記錄間隔 4 分）
◆精度± 0.2％FS
◆顯示方式640x480 點陣、高亮度、大屏幕、寬視角 10.4 寸真彩圖形液晶 顯示屏，CCFL 背光
◆保護方式 內置電子硬盤保護參數和歷史數據，斷電后可永久保存。
◆供電電源 開關電源 85VAC-265VAC，50Hz ± 5%
