磁致伸縮液位計是通過測量漂浮在液面或者界面的浮子的位置來確定液面或界面高度，本質上是一個浮子液位計。適用于存儲清潔介質(例如成品油)的大型儲罐液位測量；同樣適用于過程容器的液位及界位測量。

磁致伸縮液位計原理
將內置永久磁鐵的輕質浮子套裝在金屬長桿波導管上，垂直安裝在被測容器內部(或裝在被測容器內部的穩波管中)。 浮子隨著工藝介質液面或界面的上升或下降移動。

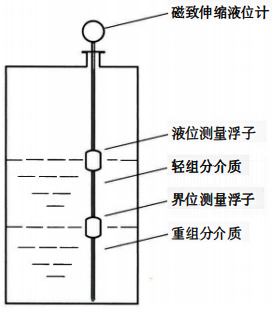

在傳感器內部，特殊設計的波導管在兩個磁場相互作用的瞬間產生扭應力波。其中一個磁場由沿著傳感器波導管移動的輕質浮子內置的永久磁鐵產生，另一個磁場由波導管上通入的低電流脈沖產生。這兩個磁場相互作 用會產生一個扭應力波(機械波)脈沖，該扭應力波脈沖可沿著波導管以超聲波的速度傳播，直到被測量元件檢測出來。通過測量電流脈沖的產生與扭應力波脈沖到達測量元件的時間差，得出浮子的位置。磁致伸縮液位計的測量原理如下圖所示。


磁致伸縮液位計優點和局限性
1、磁致伸縮液位計優點
◆測量結果不受氣相介質組分變化影響；不受壓力變化影響；不受工藝介質介電常數變化、粉塵或起霧等因素的影響。
◆可用于精確測量場合，例如成品油儲罐測量液位。
◆帶溫度測量可選項，可同時輸出溫度測量信號(多點溫度或平均溫度)。
◆很適合于測量界位，甚至可在1臺磁致伸縮液位計上安裝2個浮子達到同時測量液位和界位的目的。
◆可外置捆綁安裝在磁性浮子液位計上，省空間，減少設備或管道接口數量，由于不接觸工藝介質可方便接近和維護。二線制回路供電本安儀表設計適用于更廣的應用場合。

2、磁致伸縮液位計局限性
在介質黏度大的場合(>1.5Pa·s)不適用；臟污介質的工況不適用；泡沫及沸騰工況不適用；不能用于測量固體料位；液體密度變化范圍大的場合不適用。

磁致伸縮液位計應用場合
儲罐液位測量；球罐液位測量；過程液位、界位測量；低溫/深冷場合液位測量；真空工況液位測量。

磁致伸縮液位計種類
◆根據安裝方式可分為直接插入式、旁通管式和外置捆綁式。
◆根據測量范圍可分為硬桿式和軟纜式。
◆根據測量目的可分為僅測液位式、僅測界位式和液位界位同時測量式。

磁致伸縮液位計外形結構

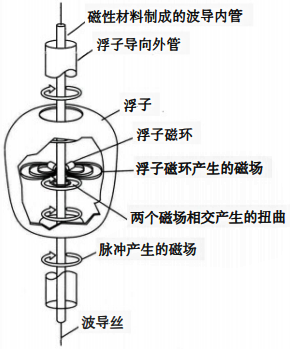

磁致伸縮液位計內部結構如圖所示。



磁致伸縮液位計主要參數
信號輸出：兩線制，4-20mA+HART，F(xiàn)oundation現場總線。
防爆：本安型、隔爆型。
安全完整性等級：獲得IEC61 508 SIL2認證(部分品牌部分型號獲得SIL3認證)。
接液材料：通 用材料316SS不銹鋼；根據介質不同可選316SS不銹鋼襯塑、哈氏合金、蒙乃爾鎳合金和鈦材等材料。

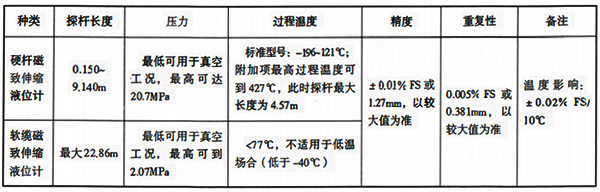

硬桿磁致伸縮液位計和軟纜磁致伸縮液位計的主要參數見表1。

表1 硬桿磁致伸縮液位計和軟纜磁致伸縮液位計的主要參數
